Заслонка-бабочка — это клапан на четверть оборота, который можно использовать как двухпозиционный клапан или дроссельный клапан. Существует два типа заслонок-бабочки: концентрический и эксцентрический. Эксцентрический тип может быть одно-, двух- или трехэксцентрикового типа. Хотя возможно иметь заслонку-бабочку с одним эксцентриком, она редко встречается на рынке.
Наиболее доступные на рынке эксцентриковые типы — это клапаны с двойным или тройным смещением. Иногда эти 2 подтипа поворотного затвора также называют высокопроизводительным поворотным затвором. При наличии этих 3 вариантов поворотного затвора (концентрический, с двойным и тройным смещением) в каком состоянии следует использовать концентрический, с двойным или тройным смещением?

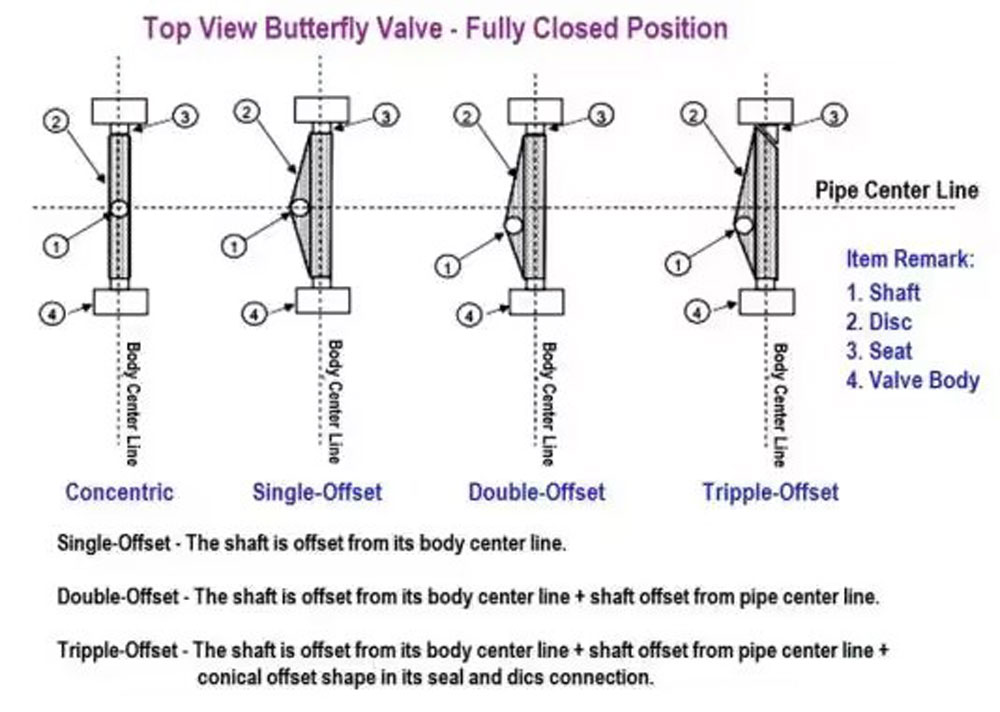

Прежде всего, давайте разберемся, в чем разница между концентрическим, двухэксцентриковым и трехэксцентриковым поворотным затвором.
Концентрические поворотные затворы
Концентрический дисковый затвор — это стандартный или универсальный дисковый затвор. Вал расположен в центре диска. Во время открытия или закрытия некоторые части диска всегда соприкасаются с седлом или трутся о него.
Такое расположение заставит седло испытывать трение каждый раз, когда клапан работает. В типичном применении этот концентрический дисковый затвор ограничен классом 150 из-за конструкции седла.
Двойной эксцентриковый клапан-бабочка
Двойной эксцентриковый клапан-бабочка — это клапан, который имеет 2 смещения по сравнению с концентрическим клапаном-бабочкой. Первое смещение — это вал, расположенный не в центре диска, а немного позади диска. Это смещение сделает клапан с непрерывной уплотнительной поверхностью на диске.
Второе смещение — это вал, расположенный не в центральной линии трубы, а немного справа от центра. Это смещение сделает клапан вообще не касающимся седла, когда он полностью открыт (см. иллюстрацию выше). Такое расположение заставит седло испытывать меньшее трение, чем у концентрического клапана-бабочки, и, таким образом, продлит его срок службы. В типичном применении этот двухэксцентриковый клапан-бабочка ограничен только классом 600.

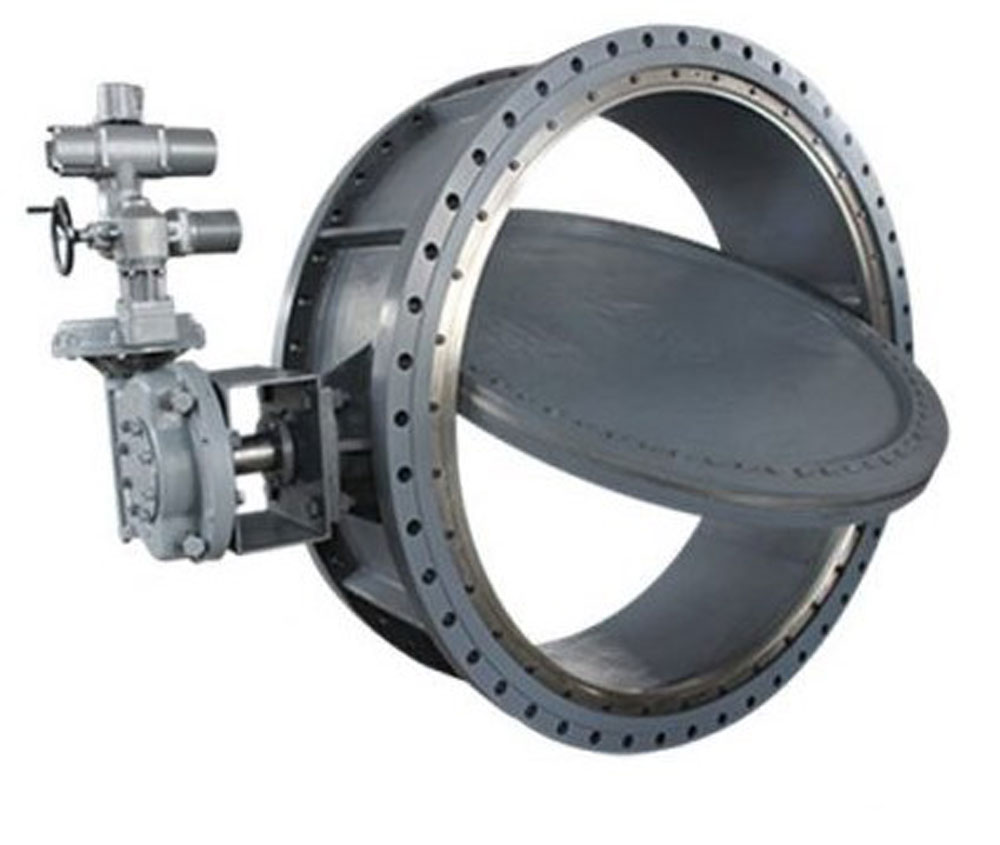

Клапаны-бабочки с тройным смещением
Клапан-бабочка с тройным смещением — это клапан, который имеет 3 смещения по сравнению с концентрическим клапаном-бабочкой. Как и клапан-бабочка с двойным смещением, который имеет 2 смещения, этот клапан-бабочка с тройным смещением также имеет такое же смещение, за исключением одного дополнительного смещения, которое представляет собой седло конической формы. Это седло конической формы будет соответствовать диску, который также изготовлен для соответствия седлу.
Такое расположение сделает седло не имеющим трения или трения при закрытии или открытии. Такое расположение также сделает клапан герметичным в условиях высокого давления и намного более долговечным, чем клапан-бабочка с двойным смещением. В типичном применении, как и клапан-бабочка с двойным смещением, этот клапан-бабочка с тройным смещением ограничен только классом 600.

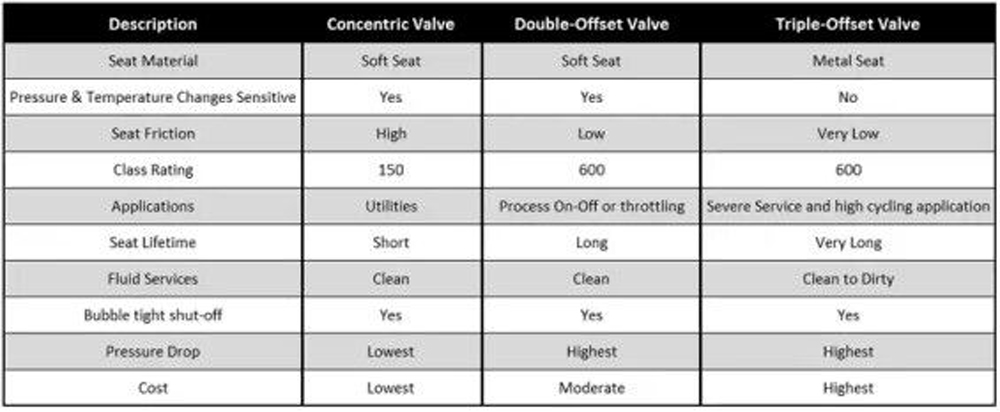

Разница между концентрическим, двухэксцентриковым и трехэксцентриковым клапаном-бабочкой
