Шар представляет собой сферу с круглым каналом для закрывания и открывания частей, вращение шара со штоком клапана для достижения головки.
Шаровой кран является одним из самых быстрорастущих видов клапанов в последние годы, имеет поворот на 90 градусов.
Шаровой кран используется для отключения в основной линии, распределения и изменения направления потока среды, его нужно только повернуть на 90 градусов, и очень небольшой крутящий момент может закрыть герметично.
Шаровой кран наиболее подходит для переключения, отсечной арматуры для использования, за исключением V-образных шаровых кранов. Главной особенностью шарового крана является компактная структура, простота эксплуатации и обслуживания, подходит для воды, растворителя, кислоты и природного газа и других общих рабочих сред, он также подходит для сред с суровыми условиями работы, таких как кислород, перекись водорода, метан и этилен.
Обзор клапана

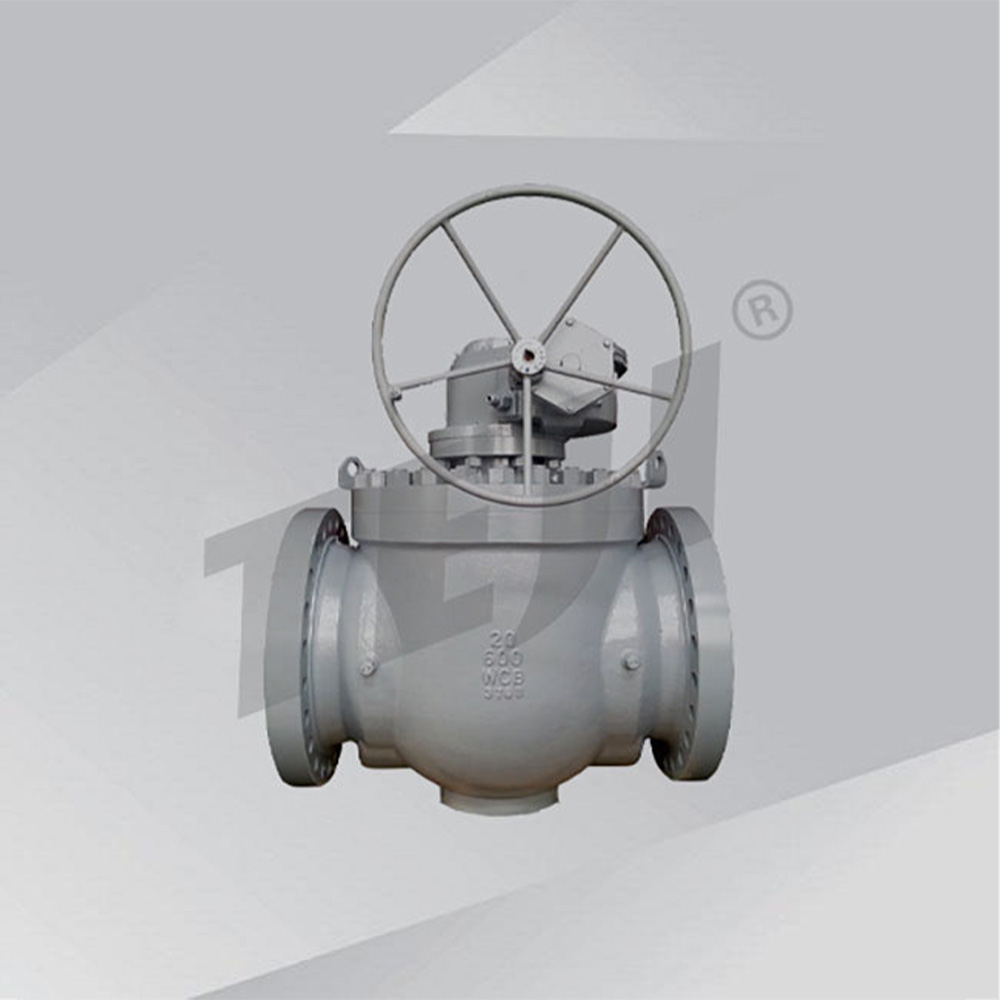

Шаровые краны с верхним входом TEJI спроектированы, спроектированы и изготовлены специально для применения в нефте- и газопроводах. Все шаровые краны TEJI с цапфой производятся на нашем сертифицированном по API предприятии для обеспечения превосходной коррозионной стойкости и превосходной герметичности как при высоком, так и при низком давлении. TEJI предлагает различные варианты материалов для удовлетворения ваших критических потребностей: от углеродистой стали до дуплексной нержавеющей стали и инконеля, доступные размеры от 2˝ до 24˝ в классе ANSI 150-600.

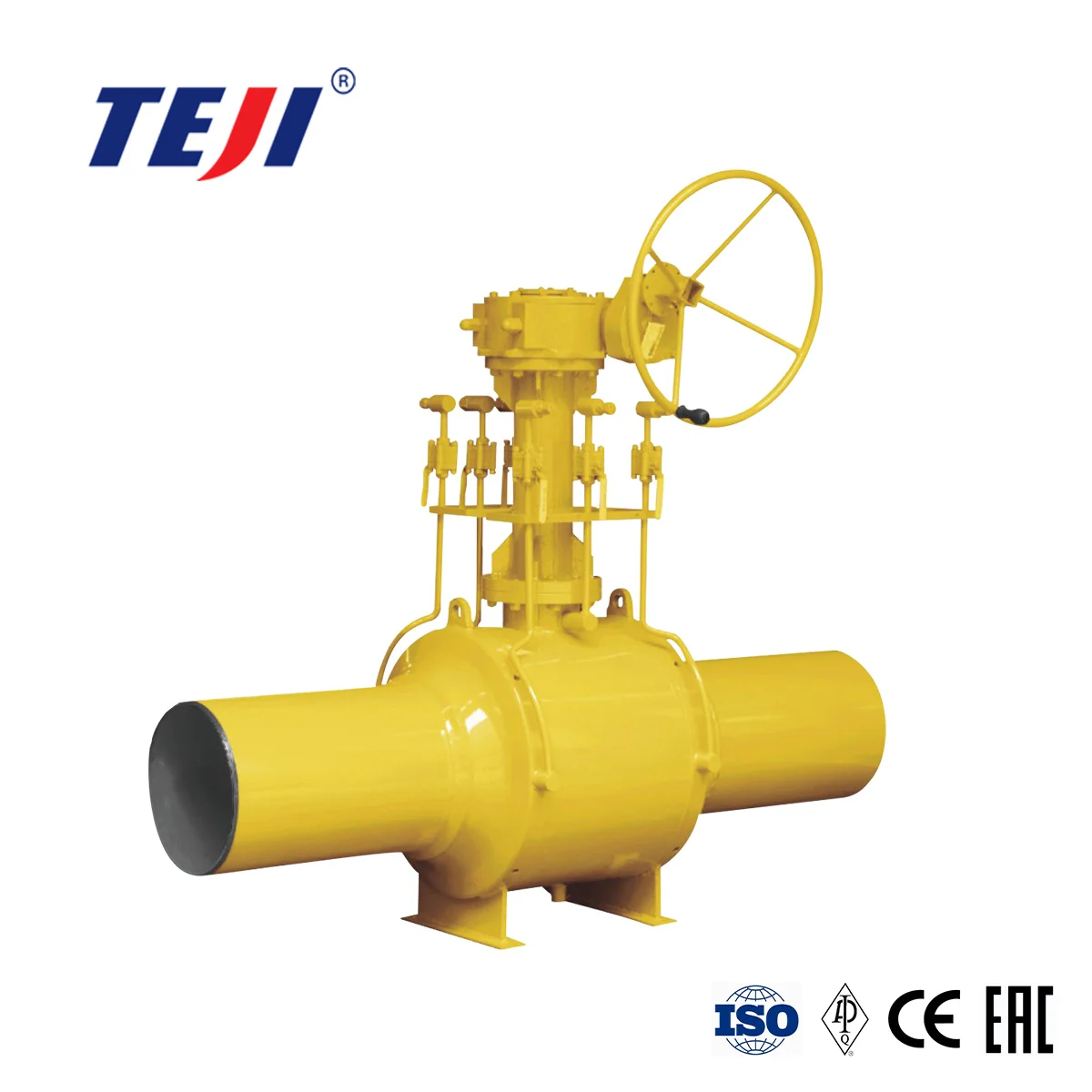

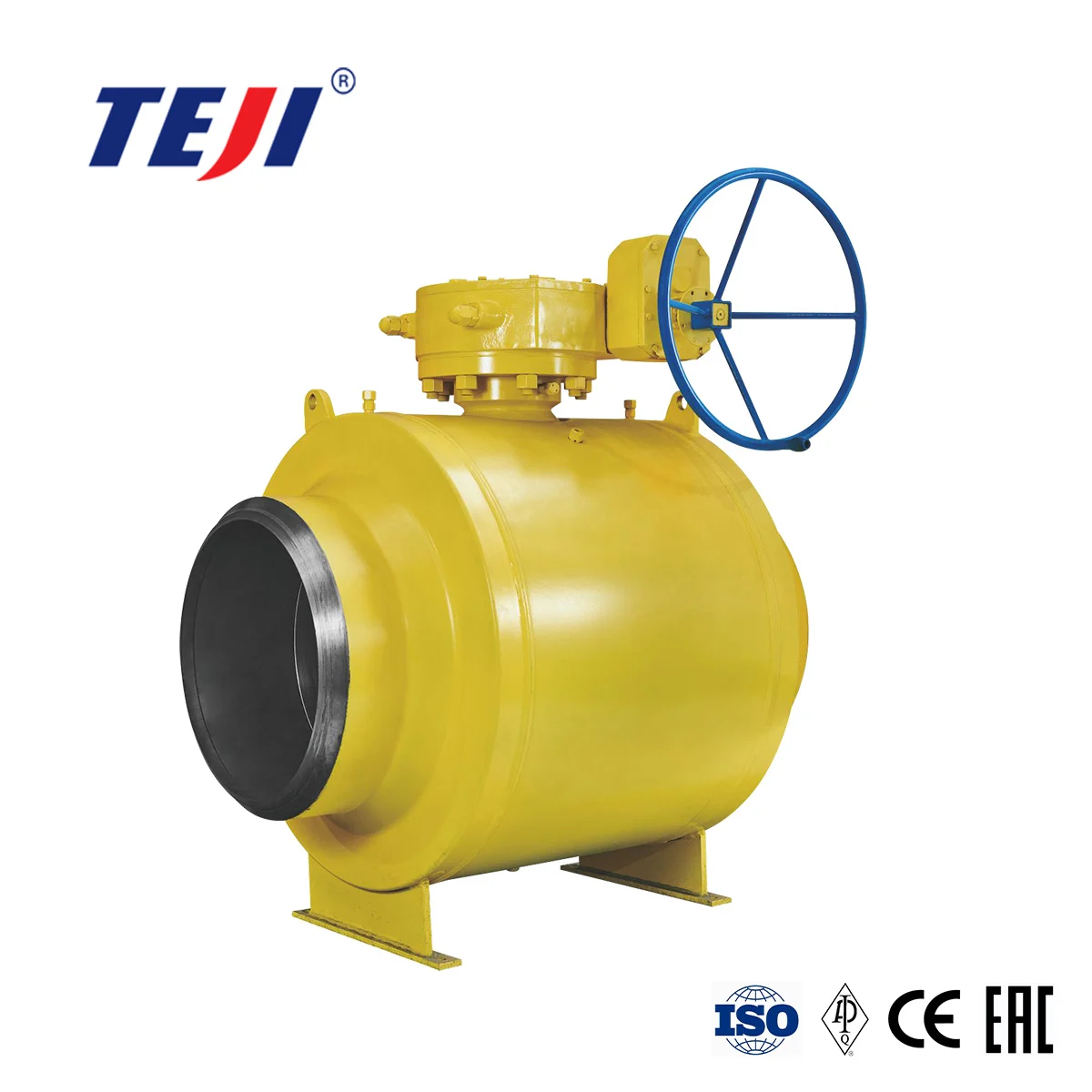

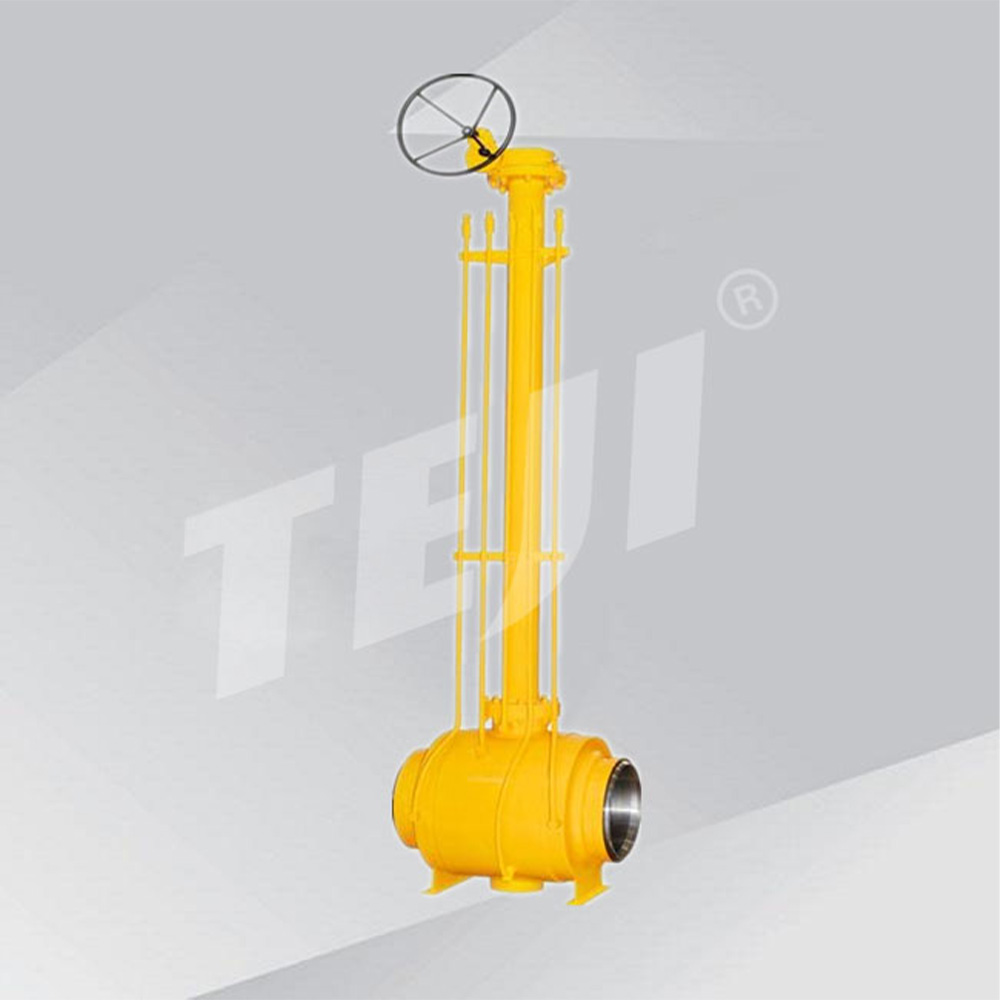

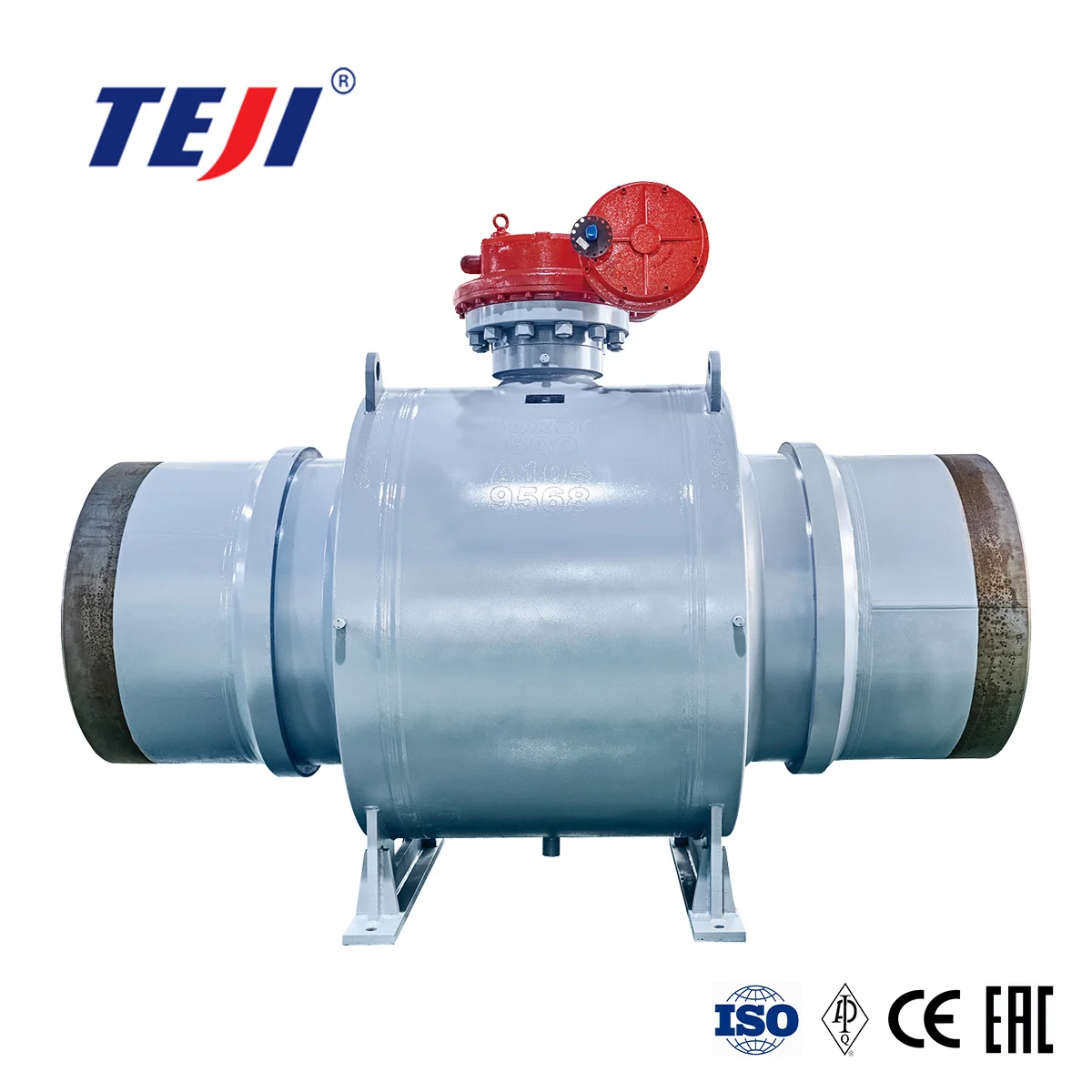

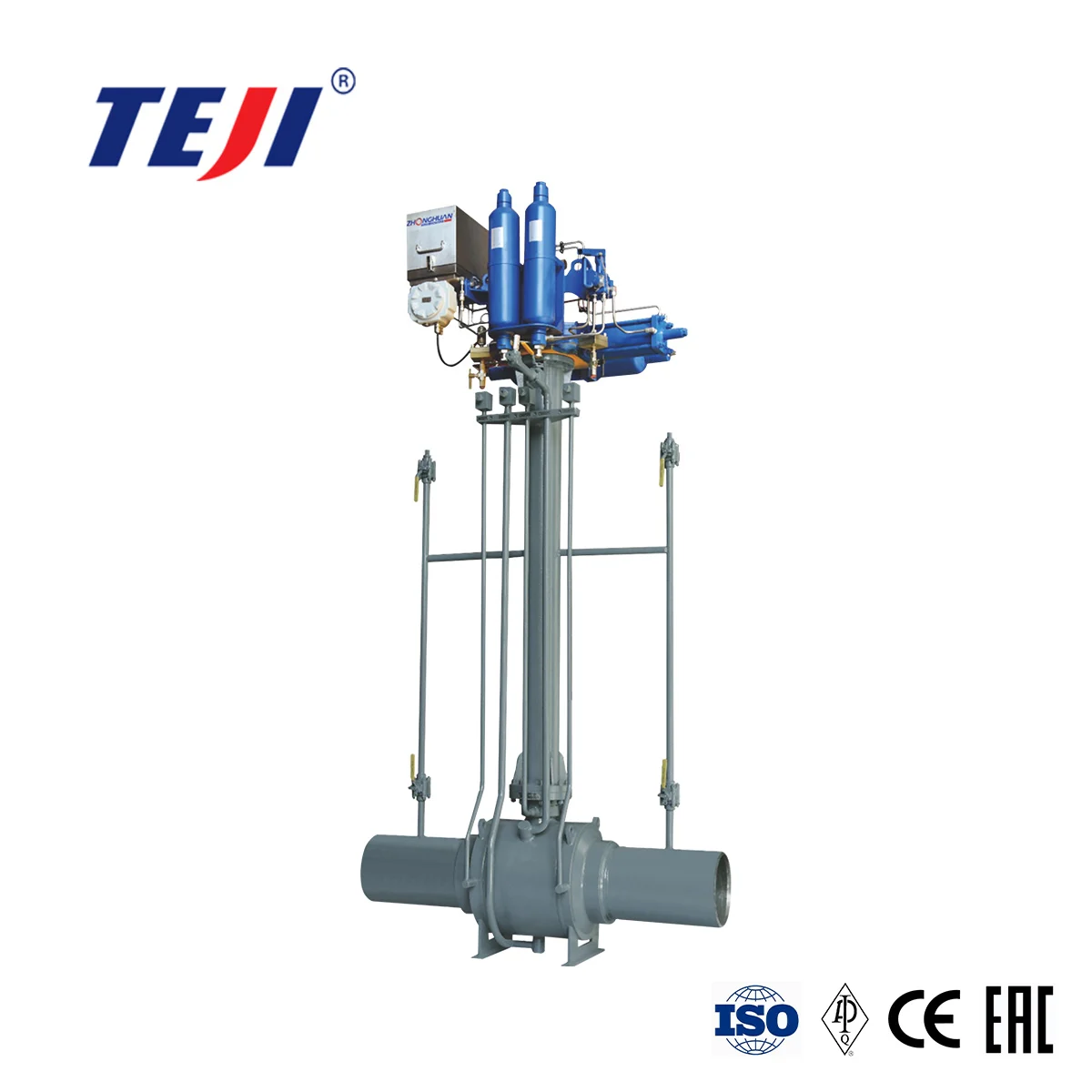

Полностью сварные шаровые краны используются в основном в газотранспортных и распределительных трубопроводах (Mid-stream), типичных для подземной и заглубленной установки. Шар закреплен, а кольца седла плавающие, свободно перемещающиеся вдоль оси клапана.
Боковая нагрузка, создаваемая давлением, действующим на шар, поглощается подшипниками.
При низком давлении уплотнение седла достигается за счет тяги пружин, действующих на седло. По мере увеличения давления давление жидкости прижимает кольца седла к шару, что делает уплотнение более надежным.

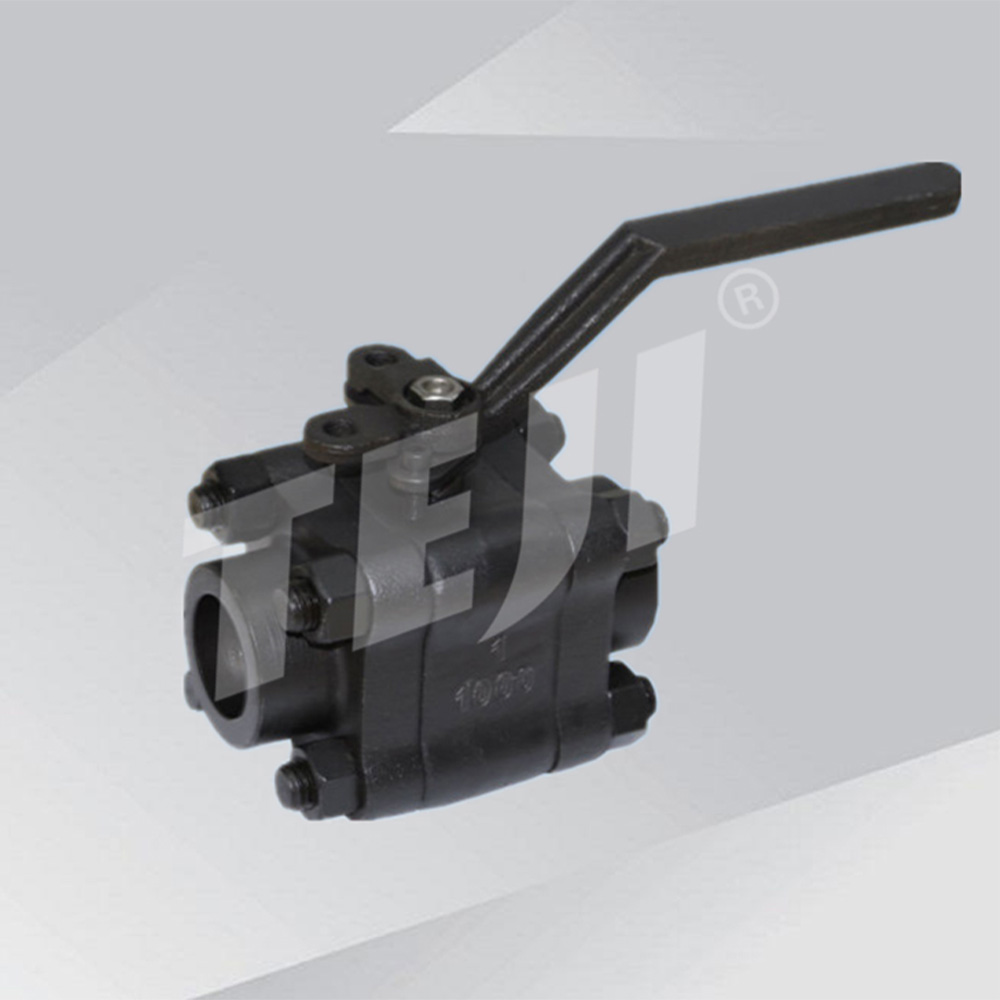

Плавающий шаровой кран с плавающим шаром (не закрепленным цапфой) внутри корпуса клапана, он дрейфует в сторону нисходящей стороны и плотно прижимается к седлу под средним давлением, чтобы обеспечить надежность уплотнения. Плавающий шаровой кран имеет простую конструкцию, хорошие уплотнительные характеристики, но материал седла должен выдерживать рабочую нагрузку, поскольку уплотнительное давление воспринимается кольцом седла. Из-за отсутствия высокопроизводительного материала седла плавающий шаровой кран в основном используется в приложениях среднего или низкого давления.

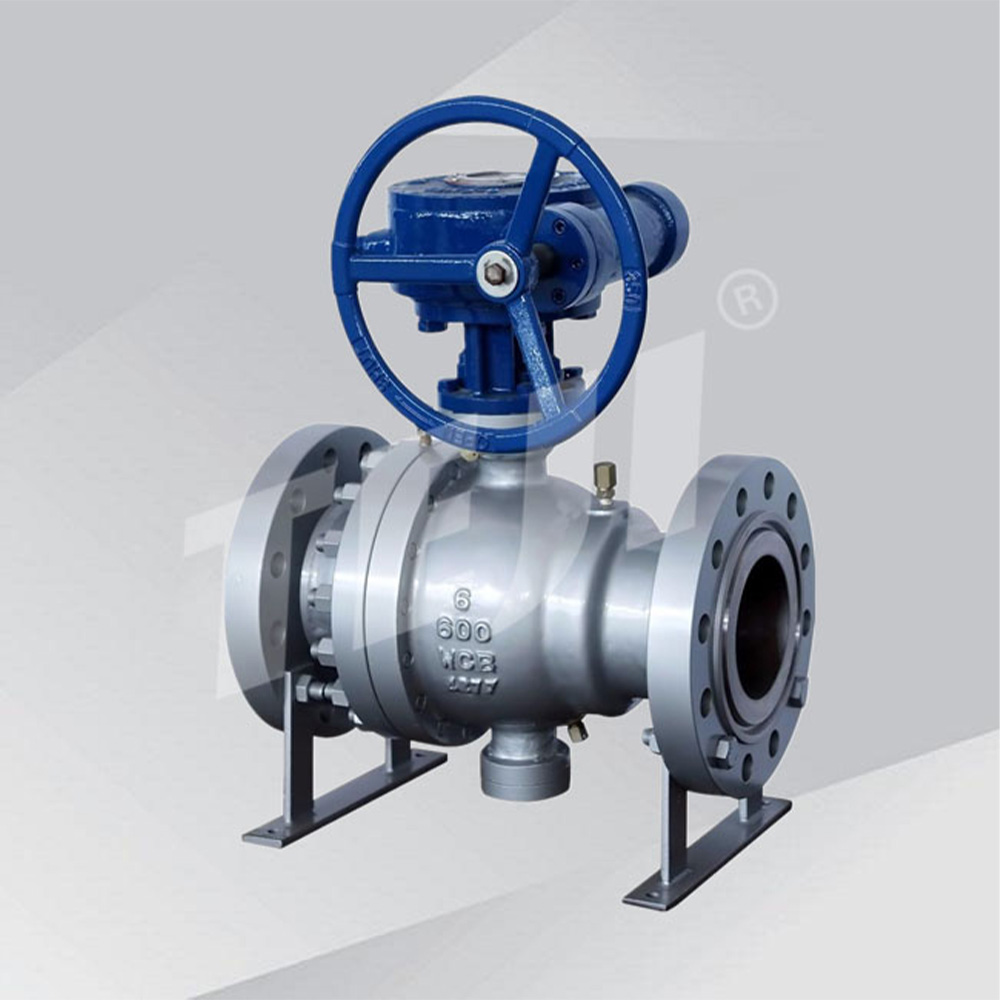

Шаровой кран с цапфой — это новое поколение высокопроизводительных шаровых кранов, подходящих для магистральных трубопроводов и общепромышленных трубопроводов. Его прочность, безопасность и устойчивость к суровым условиям были специально учтены при проектировании, и он подходит для различных коррозионных и некоррозионных сред.
Шаровой кран — широко используемый тип крана, имеющий ряд существенных преимуществ, основными из которых являются:
Сила сопротивления потоку шарового крана очень мала, проходное сечение практически не имеет силы сопротивления потоку, что позволяет среде проходить через кран с минимальным сопротивлением, что повышает эффективность системы.
Конструкция проста по сравнению с другими типами клапанов, имеет небольшой объем, легкий вес, что не только облегчает транспортировку и установку, но и снижает производственные затраты.
Шаровой кран имеет превосходные уплотнительные характеристики, большинство седел шаровых кранов изготовлены из эластичных материалов, таких как политетрафторэтилен, часто называемый мягким уплотнением. В целом, герметичность мягкого уплотнения легко гарантируется, точность обработки и шероховатость поверхности уплотнения не очень высоки. Кроме того, две уплотнительные поверхности шарового крана изолированы от среды, когда они полностью открыты или закрыты, что позволяет избежать эрозии уплотнительной поверхности средой.
Управление шаровым краном очень простое: просто поверните его на 90 градусов, чтобы открыть или закрыть действие, что не только ускоряет работу, но и упрощает дистанционное управление.
Конструкция проста, уплотнительное кольцо обычно активное, что делает разборку и замену очень удобными, упрощает процесс обслуживания.
Шаровые краны имеют широкий спектр применения: от 1/2" до 40", от высокого вакуума до сред с высоким давлением, можно найти подходящую модель шарового крана. Кроме того, шаровые краны также могут использоваться в средах, содержащих взвешенные твердые частицы.
Шаровые краны в основном делятся на два типа, а именно плавающий шаровой кран и шаровой кран с цапфой. Первый прост по конструкции и дешев, однако его рабочий крутящий момент больше по сравнению с шаровым краном с цапфой того же диаметра. В целом, плавающий шаровой кран применяется для кранов малого и среднего диаметра. Напротив, шаровой кран с цапфой относительно дороже и имеет меньший рабочий крутящий момент. Поэтому краны с большими диаметрами обычно используют конструкцию шарового крана с цапфой. Следующая таблица конструкций шаровых кранов, относящихся к каждому номинальному давлению, рекомендуется TEJI клиентам для справки при выборе шаровых кранов. Область применения шарового крана с металлическим уплотнением и плавающим шаром уже из-за большего рабочего крутящего момента.
Что касается шарового крана с цапфой, если у клиентов нет особых требований, TEJI предлагается принять решение на основе собственной технологии обработки, чтобы использовать конструкцию корпуса из двух или трех частей. Как правило, TEJI принимает конструкцию корпуса из двух частей для шарового крана ≤DN350 (NPS14) и конструкцию из трех частей для шарового крана ≥DN400 (NPS16).
Существует два типа конструкции шаровых кранов с металлическим уплотнением, а именно высокотемпературная и общетемпературная конструкция, которые должны быть указаны заказчиком при заказе.
