Поворотный затвор — это клапан, закрывающая часть (диск) которого представляет собой диск, который вращается вокруг вала клапана для открытия и закрытия. Он в основном играет роль отсекания и дросселирования на трубопроводе. Диск дроссельной заслонки приводится в движение штоком клапана. Если он вращается на 90°, он может выполнить одно открытие и закрытие. Изменяя угол отклонения диска дроссельной заслонки, можно управлять потоком среды. Обычно используемые дисковые затворы включают дисковые затворы межфланцевого типа, дисковые затворы с проушинами и дисковые затворы фланцевого типа. Дисковые затворы подходят для трубопроводов, которые транспортируют различные едкие и неедкие жидкие среды в инженерных системах, таких как генераторы, угольный газ, природный газ, сжиженный нефтяной газ, городской газ, горячий и холодный воздух, химическая плавка, производство электроэнергии и охрана окружающей среды, а также водоснабжение и водоотведение зданий. Они используются для регулирования и перекрытия потока среды.
Обзор клапана

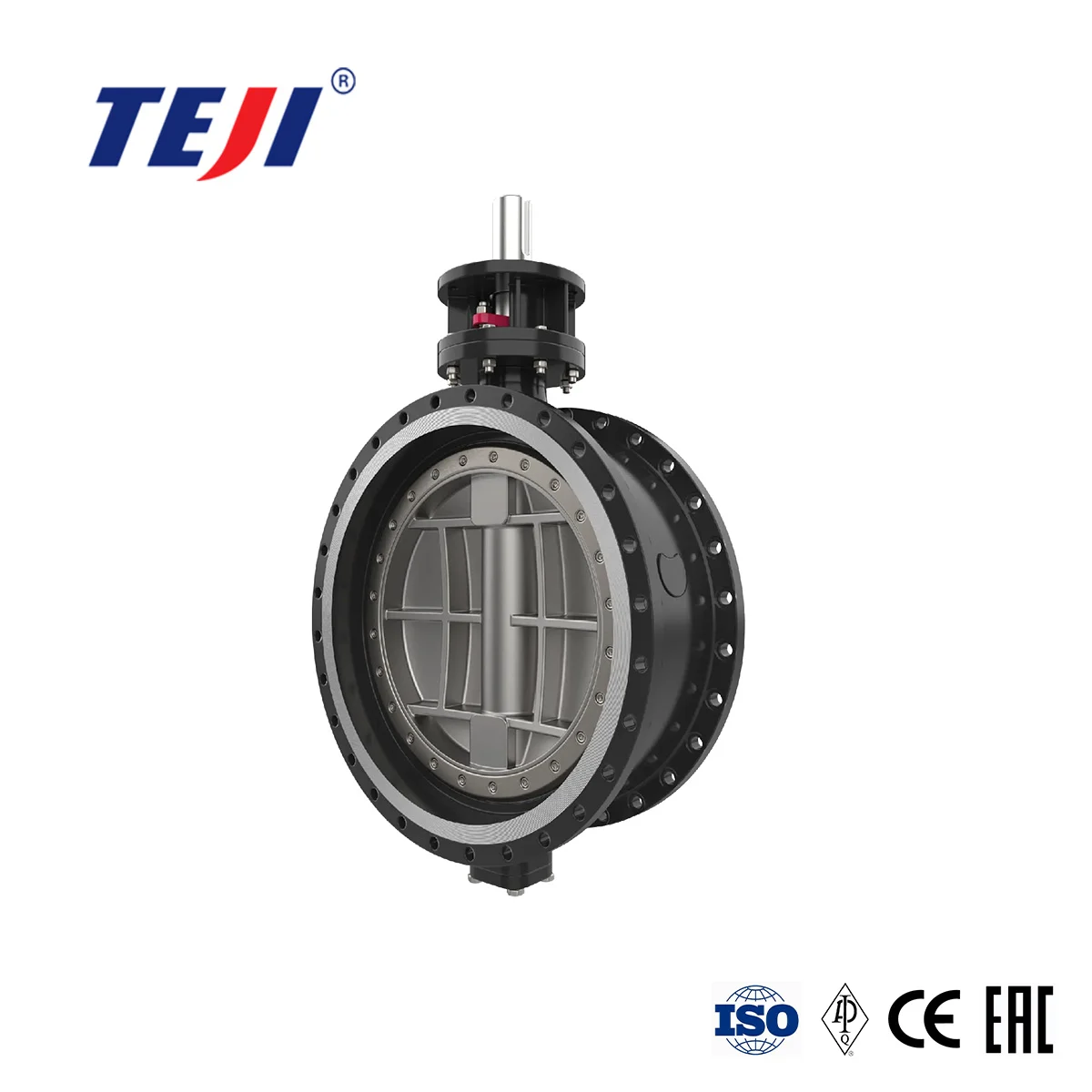

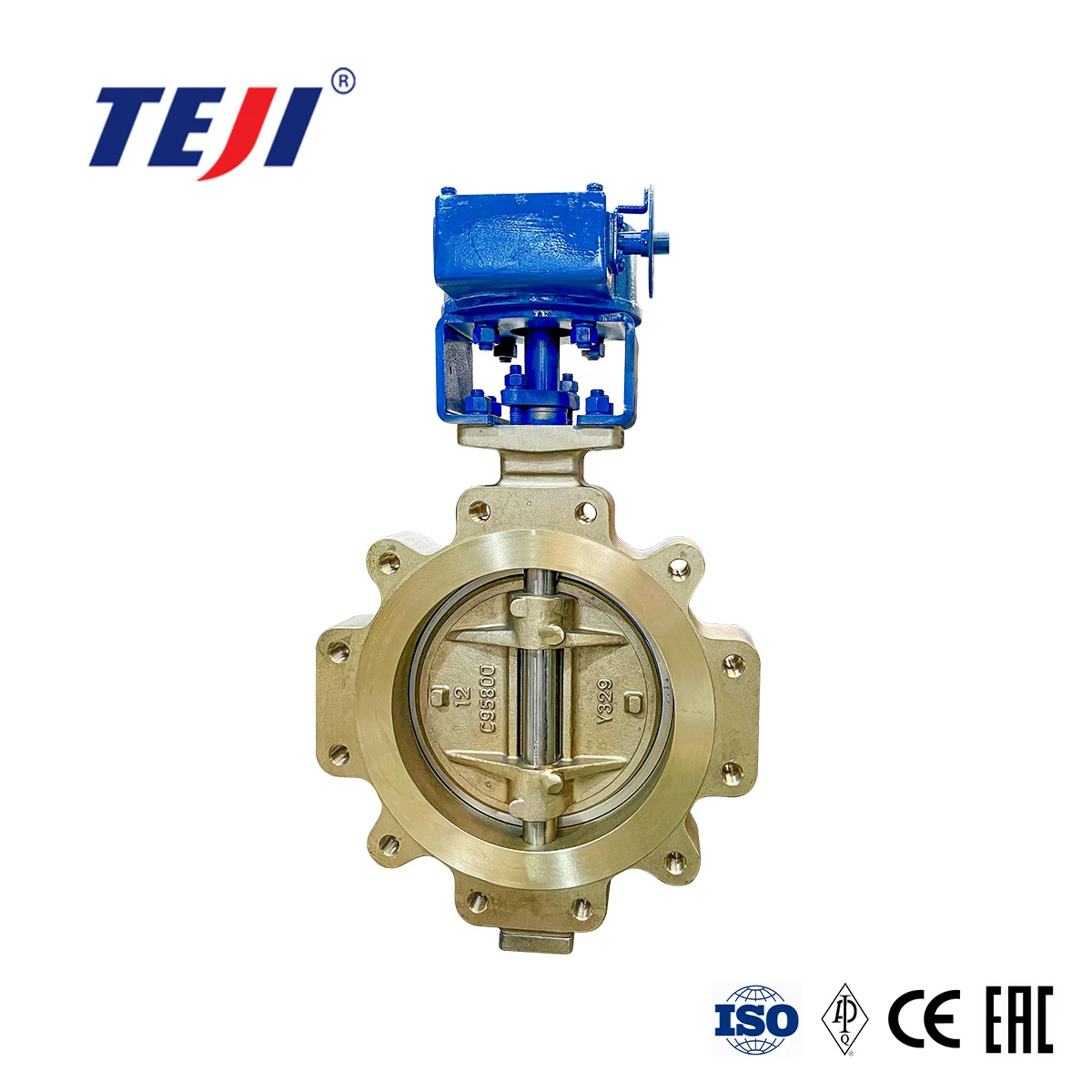

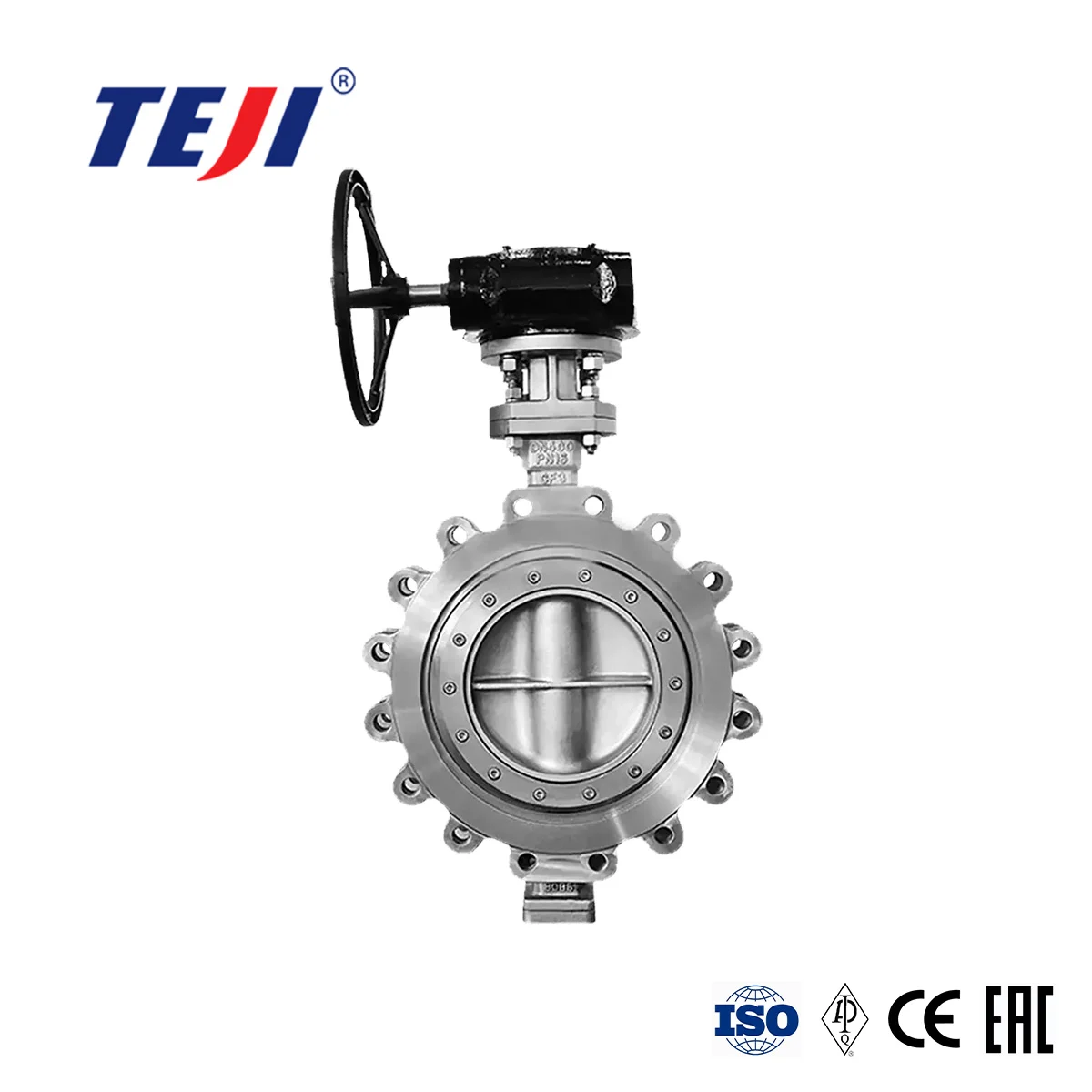

Тройной эксцентриковый дисковый затвор — это производительный дисковый затвор, принцип конструкции которого заключается в реализации открытия и закрытия клапана посредством тройных эксцентриковых структур.
Тройные эксцентрики делятся на:
Первый эксцентрик: ось штока отклоняется от центра
Второй эксцентрик: центр диска отклоняется от оси штока
Третий эксцентрик: поверхность уплотнения диска имеет конический эксцентриситет относительно седла
Такая конструкция позволяет диску плотно прилегать к седлу в закрытом положении и быстро высвобождаться из седла в открытом положении, что увеличивает срок службы.
Концентрический дисковый затвор является базовым клапаном, центр диска совпадает с осью штока клапана, а центр диска расположен на центральной линии трубопровода.
Простая конструкция, компактная структура, подходит для работы в условиях низкого давления и нормальной температуры.
Конструкция двухэксцентрикового поворотного клапана основана на двух эксцентриковых конструкциях:
Первый эксцентрик: ось штока отклоняется от центра
Второй эксцентрик: диск отклоняется от оси штока
Такая конструкция позволяет диску постепенно контактировать с седлом при закрытии, уменьшая удар и износ, в то же время он быстро отсоединяется от седла при открытии, уменьшая трение.
Двойное уплотнение штока клапана манжетное уплотнение + набивка может уменьшить количество набивки.
Конструкция удлиненной крышки клапана строго контролирует зазор между штоком клапана и удлиненной шейкой, снижает холодный поток и предотвращает замерзание набивки, что приводит к увеличению крутящего момента переключения и появлению царапин на штоке клапана.
Сальник и втулка сальника имеют самоцентрирующую конструкцию, что эффективно предотвращает неравномерную нагрузку на сальник и возникновение дисбаланса.
Конструкция с использованием конечных элементов используется для получения оптимальной толщины стенки удлиненной крышки клапана, чтобы обеспечить наилучший эффект охлаждения.
Конструкция каплесборника увеличивает площадь охлаждения и предотвращает замерзание набивки; она эффективно предотвращает капание конденсата на корпус клапана.
Уплотнительная поверхность седла клапана закалена, чтобы гарантировать, что она не будет царапаться при низких температурах.
Дренажная канавка установлена в отверстии для набивки удлиненной крышки клапана, чтобы эффективно предотвратить попадание конденсата в полость набивки.
Специальный метод резки четырехразрывного кольца гарантирует, что четырехразрывное кольцо образует полную кольцевую структуру после сборки с равномерным усилием и лучшим эффектом выдерживания давления.
Внутренняя верхняя конструкция облегчает обслуживание трубопровода в режиме онлайн.
Конструкция разъемной уплотнительной пары имеет эластичную дополнительную функцию при низких температурах, более низкую скорость утечки и лучшую производительность.
Конструкция фиксации косого конусного штифта эффективно предотвращает обратный ход пластины-бабочки под действием разницы давления и возникновение внутренней утечки.
Все крепежные элементы, контактирующие с низкими температурами, имеют полную резьбу.
Тройная эксцентриковая конструкция позволяет диску плотно прилегать к седлу в закрытом состоянии, достигая нулевого эффекта утечки.
Поскольку диск быстро выходит из седла, уменьшается сила трения, поэтому требуемый крутящий момент снижается.
уменьшают трение и износ, продлевают срок службы клапана.
подходит для работы в условиях высоких температур и давления, широко используется в нефтехимической, электроэнергетической и других отраслях промышленности.
Может быть достигнуто двойное уплотнение, что повышает гибкость использования.
Двойная эксцентриковая конструкция позволяет плотно прилегать диску к седлу в закрытом состоянии, обеспечивая лучший эффект уплотнения.
Поскольку диск быстро отсоединяется от седла при его открытии, трение уменьшается, требуемый крутящий момент уменьшается.
снижение трения и износа, продление срока службы.
Подходит для различных условий работы, включая очистку воды, ОВК и другие области.
По сравнению с поворотным затвором с тройным эксцентриком поворотный затвор с двойным эксцентриком имеет более низкую стоимость и высокую производительность.
Простая конструкция, простота изготовления и обслуживания.
Благодаря простой конструкции и низкой стоимости изготовления подходит для крупномасштабного применения.
небольшой объем, легкий вес, установка и простота эксплуатации. Быстро открываются и закрываются, подходят для приложений, требующих частого переключения. Быстрая скорость открытия и закрытия для приложений, требующих частого переключения, быстрая скорость открытия и закрытия для приложений, требующих частого переключения.
Подходит для условий низкого давления и нормальной температуры в водоподготовке, химической промышленности, пищевой промышленности и т. д.
