Conv. Port или Full Port
Внешний винт и хомут (OS&Y)
Двухкомпонентный самовыравнивающийся сальник
Захваченная графитовая спирально-навитая прокладка
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
Конв. Порт или полный порт
Внешний винт и хомут (OS&Y)
Двухкомпонентный самоустанавливающийся сальник
Захваченная графитовая спирально-навитая прокладка
Встроенное заднее седло
Концы под сварку враструб по ASMS 16.11
Резьбовые концы (NPT) по ANSI/ASME B1.20.1
NACE MR-01-75
Альтернативные отделки
Альтернативные материалы корпуса
Сварные седла
Удлиненный корпус
API-602
BS 5352
ANSI B16.34
API-598
MSS SP-25

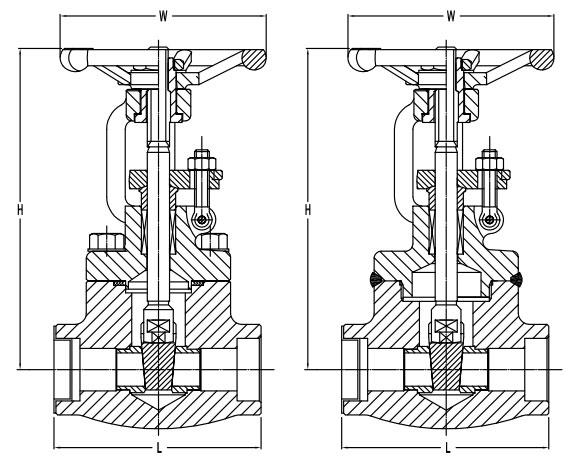

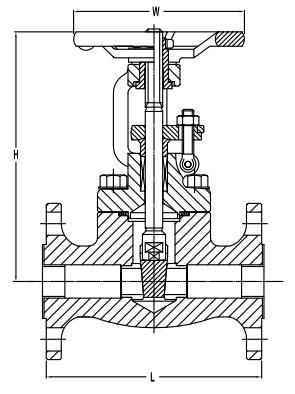

| NPS | Конв. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Полный | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 4-1/4 (108) | 4-1/2 (117) | 5 (127) | 5-1/2 (140) | 6-1/2 (165) | 7 (178) | 7 (178) | |
| H (ОТКРЫТО) | 7 (180) | 7-1/4 (182) | 8-1/2 (216) | 9-1/2 (240) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| W | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Вес | 9,9 (4,5) | 11,2 (5,1) | 18,0 (8,2) | 24,2 (11) | 27,5 (12,5) | 44,7 (20,3) | 44,9 (20,4) | |
| NPS | Конв. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Полный | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 5-1/2 (140) | 6 (152) | 6-1/2 (165) | 7.00 (178) | 7-1/2 (190) | 8-1/2 (216) | 8-1/2 (216) | |
| H (ОТКРЫТО) | 7 (180) | 7-1/4 (182) | 8-1/2 (216) | 9-1/2 (240) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| W | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Вес | 13,6 (6,2) | 13,6 (6,2) | 20,5 (9,3) | 30,8 (14) | 34,1 (15,5) | 51,5 (23,4) | 49,4 (22,4) | |
| NPS | Conv. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Full | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 6-1/2 (165) | 7.50 (190) | 8.50 (216) | 9 (229) | 9.50 (241) | 11.50 (292) | 11.50 (292) | |
| H (OPEN) | 6-1/2 (166) | 6-3/4 (169) | 7-1/2 (193) | 9 (230) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| W | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Weight | 15.2 (6.9) | 16.3 (7.4) | 22.9 (10.4) | 35.6 (16.2) | 38.5 (17.5) | 62.3 (28.3) | 56 (25.4) | |
| NPS | Конв. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Полный | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 3 (79) | 3 (79) | 3-5/8 (92) | 4-3/8 (111) | 4-3/4 (120) | 4-3/4 (120) | 5-1/2 (140) | 7 (178) | |
| H (ОТКРЫТО) | 6-1/2 (166) | 6-1/2 (166) | 6-3/4 (169) | 7-3/4 (193) | 9 (230) | 9-3/4 (246) | 11 (283) | 13 (332) | |
| W | 4 (100) | 4 (100) | 4 (100) | 5 (125) | 6-1/2 (160) | 6-1/2 (160) | 7 (180) | 8 (200) | |
| Вес | Болтовое | 5,3 (2,4) | 5,1 (2,3) | 5,7 (2,6) | 9,9 (4,5) | 13,0 (5,9) | 15,8 (7,2) | 24,6 (11,2) | 41,4 (18,8) |
| Сварной | 5,3 (2,4) | 5,3 (2,4) | 5,9 (2,7) | 10,1 (4,6) | 13,4 (6,1) | 16,3 (7,4) | 25,1 (11,4) | 42,0 (19,1) | |
| NPS | Конв. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Полный | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 3 (79) | 4-1/4 (111) | 4-1/4 (111) | 4-1/4 (111) | 4-3/4 (120) | 4-3/4 (120) | 5-1/2 (140) | 7 (178) | |
| H (ОТКРЫТО) | 6-1/2 (166) | 6-3/4 (170) | 7-1/2 (193) | 9 (230) | 9-3/4 (246) | 11-1/4 (283) | 12-3/4 (325) | 13-1/4 (334) | |
| W | 4 (100) | 5 (125) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 7-3/4 (200) | 7-3/4 (200) | |
| Вес | Болтовое | 5,3 (2,4) | 10,3 (4,7) | 10,3 (4,7) | 15,0 (6,8) | 19,8 (9) | 27,3 (12,4) | 38,5 (17,5) | 41,4 (18,8) |
| Сварной | 5,3 (2,4) | 10,6 (4,8) | 10,6 (4,8) | 15,2 (6,9) | 20,2 (9,2) | 27,7 (12,6) | 38,9 (17,7) | 42,0 (19,1) | |
