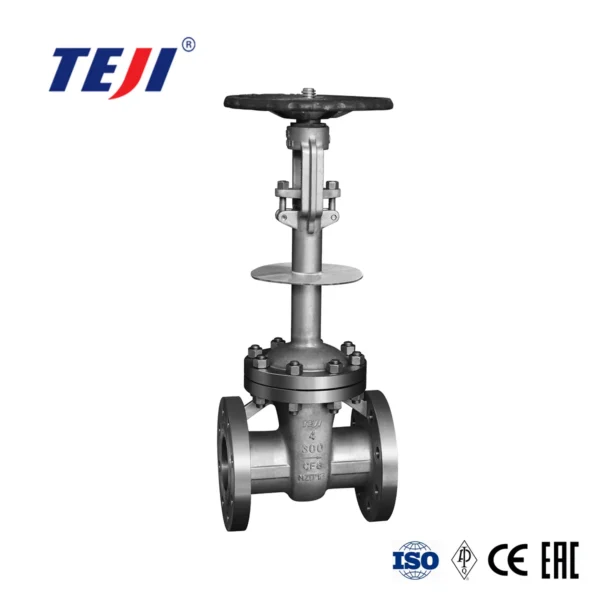

Существует два типа конструкций крышки для криогенной задвижки. Одна — с болтовым креплением, другая — со сварным креплением.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Размер клапана: 2-1/2” ~ 24”
2. Применимый рейтинг: ASME 150# ~ 1500#
3. Температура: до -196 ℃
4. Код и стандарт: BS, ASME, ASTM
Разработано по BS6364, ASME B16.34 и ASME B16.25/16.5
5. Испытание на герметичность корпуса и седла: API 598 и BS6364
6. Конструкции：
Торцевое соединение: фланцевое, сварное встык или тип RTJ
Длинный удлиненный колпак
Оператор: шестеренчатый тип
Конструкция сброса давления (конструкция балансировки давления)
Пожаробезопасная / антистатическая конструкция
Одно- / двунаправленная
1. Для предотвращения аномального повышения давления в средней полости на входной стороне плунжера установлено отверстие для сброса давления.
2. Определите верхнюю длину крышки в соответствии с рабочей температурой клапана, чтобы обеспечить надежную герметизацию уплотнения штока
3. Разумный выбор материалов для уплотнения, прокладок и других деталей в соответствии с рабочей температурой.
4. Криогенный запорный клапан строго контролирует химический состав материала и показатели механических характеристик, такие как ударная вязкость при криогенной температуре.
5. Криогенный запорный клапан принимает различные стандарты фланцев трубопроводов и типы уплотнительных поверхностей, подходящие для различных инженерных нужд.
| НАЗВАНИЕ ДЕТАЛЕЙ | МАТЕРИАЛ |
| КОРПУС | Литой Сталь- ASTM A351-CF8(M)/CF3(M) |
| КРЫШКА | Литой Сталь- ASTM A351-CF8(M)/CF3(M) |
| СЕДЛО | МЯГКОЕ СЕДЛО: PCTFEMETAL СЕДЛО: ASTM A276-304L(H.F) |
| КЛИН | ASTM A276-304(L)(H.F) / 316(L)(H.F) или эквивалент |
| ШТОК | ASTM A276-316(L) |
| ПРОКЛАДКА | СПИРАЛЬНО-НАВИТОЙ ГРАФИТ |
| САЛЬНИК НАБИВКА | ГРАФИТ |
Все металлические детали перед окончательной обработкой подвергаются более чем двум глубоким холодным обработкам;
Все удлиненные штоки клапанов (за исключением обратных клапанов) изготовлены из высокопрочных сплавов XM-19 или Inconel718;
Все сферы закалены и прецизионно отшлифованы, точность поверхности более 0,2 мкм;
Все манжетные уплотнения произведены ведущими международными брендами;
Все уплотнительные поверхности, соответствующие манжетному уплотнению, отполированы с использованием прецизионной технологии, что позволяет достичь точности поверхности более 0,2 мкм;
Все криогенные клапаны марки «TEJI» перед отправкой с завода проходят испытания на работоспособность при нормальных и низких температурах в соответствии с международными отраслевыми стандартами и отправляются заказчику только после успешного прохождения испытаний;
Все уплотнения удлиненных частей штока имеют уникальную комбинированную конструкцию, которая не только обеспечивает долгосрочную герметичность, но и снижает крутящий момент переключения;
Все клапаны ниже -101 ℃ (за исключением обратных клапанов) оснащены охлаждающими пластинами, которые эффективно обеспечивают поддержание температуры в нижней части уплотнения выше 0 ℃; в то же время это может эффективно предотвращать замерзание конденсата на корпусе клапана.
УЛУЧШЕНИЯ:
