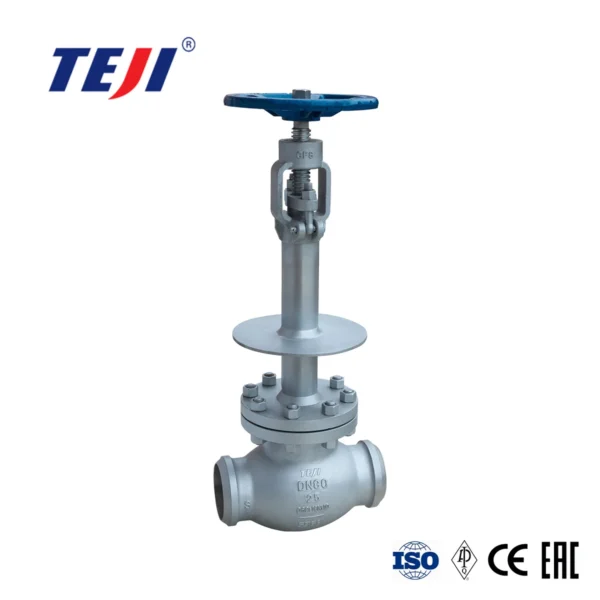

Криогенный запорный клапан — это клапан, диск которого перемещается вдоль центральной линии седла клапана.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Размер клапана: 2 ~ 24”
2. Применимый рейтинг: ASME 150# ~ 1500#
3. Температура: до -196 ℃
4. Код и стандарт: BS, ASME, ASTM
Разработано по BS6364, ASME B16.34 и ASME B16.25/16.5
5. Испытание на герметичность корпуса и седла: ASME B16.34.

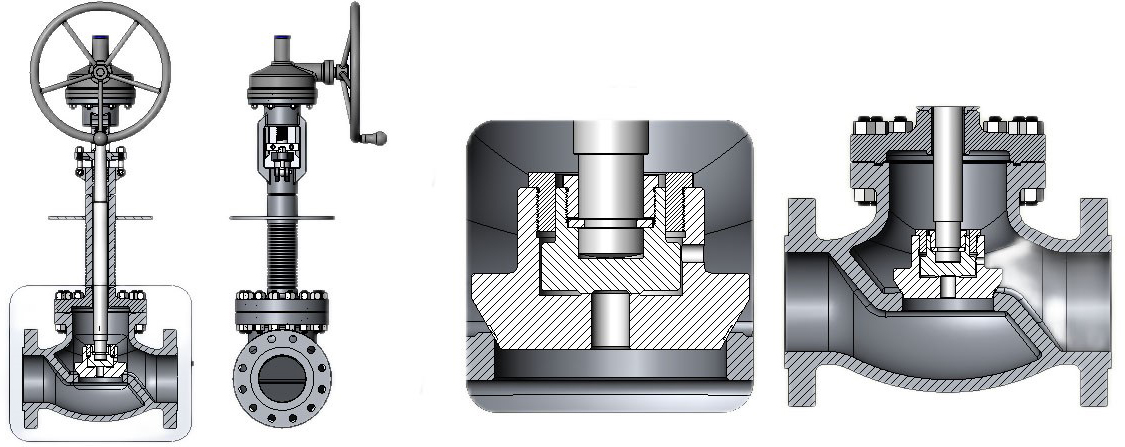

6. Конструкции:
Торцевое соединение: фланцевое, сварное встык или тип RTJ
Длинная удлиненная крышка
Оператор: с зубчатым приводом
Конструкция сброса давления (конструкция баланса давления)
Пожаробезопасная / антистатическая конструкция
1. Конструкция проще, чем у задвижки, и ее удобнее изготавливать и обслуживать.
2. Уплотнительная поверхность не изнашивается и не царапается, а уплотнительные свойства хорошие. Между диском клапана и уплотнительной поверхностью корпуса клапана при открытии и закрытии нет относительного скольжения, поэтому износ и царапины незначительны, уплотнительные свойства хорошие, а срок службы длительный.
3. При открытии и закрытии ход диска небольшой, поэтому высота запорного клапана меньше, чем у задвижки, но длина конструкции больше, чем у задвижки.
4. Момент открытия и закрытия большой, открытие и закрытие более трудоемкие, а время открытия и закрытия больше.
5. Сопротивление жидкости большое, поскольку проход среды в корпусе клапана извилистый, сопротивление жидкости большое, а потребление энергии большое.
6. Диск часто подвергается эрозии при полном открытии.
| НАЗВАНИЕ ДЕТАЛИ | МАТЕРИАЛ |
| КОРПУС | Литая сталь — ASTM A351-CF8(M)/CF3(M) |
| КРЫШКА | Литая сталь — ASTM A351-CF8(M)/CF3(M) |
| СЕДЛО | ASTM A276-304L(H.F) |
| ДИСК | ASTM A276-304(L)(H.F) / 316(L)(H.F) или Эквивалент |
| ШТОК | ASTM A276-316(L) |
| ПРОКЛАДКА | СПИРАЛЬНО-НАВИТОЙ ГРАФИТ |
| САЛЬНИКОВОЕ УПЛОТНЕНИЕ | ГРАФИТ |
Все металлические детали перед окончательной обработкой подвергаются более чем двум глубоким холодным обработкам;
Все удлиненные штоки клапанов (за исключением обратных клапанов) изготовлены из высокопрочных сплавов XM-19 или Inconel718;
Все сферы закалены и прецизионно отшлифованы, точность поверхности более 0,2 мкм;
Все манжетные уплотнения произведены ведущими международными брендами;
Все уплотнительные поверхности, соответствующие манжетному уплотнению, отполированы с использованием прецизионной технологии, что позволяет достичь точности поверхности более 0,2 мкм;

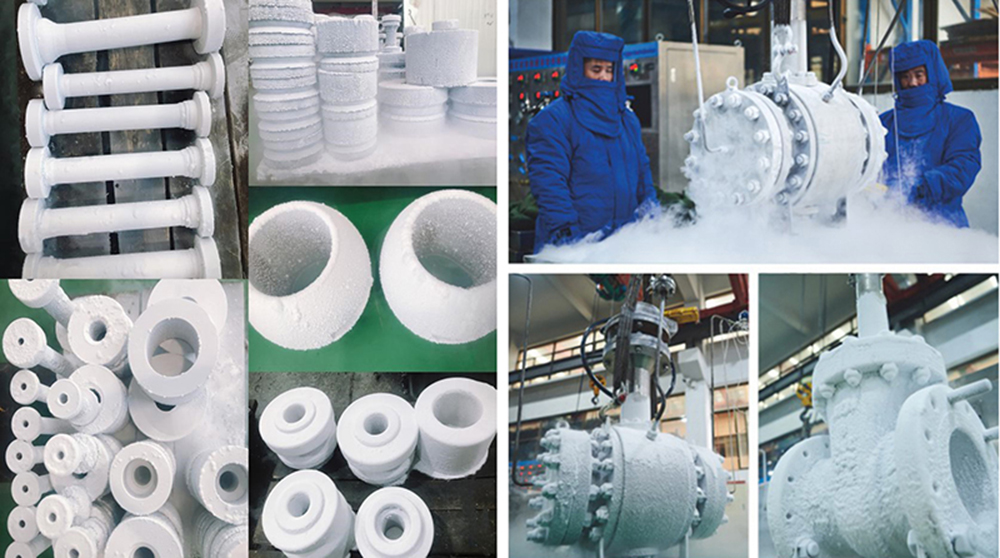

Все криогенные клапаны марки «TEJI» перед отправкой с завода проходят испытания на работоспособность при нормальных и низких температурах в соответствии с международными отраслевыми стандартами и отправляются заказчику только после успешного прохождения испытаний;
Все уплотнения удлиненных частей штока имеют уникальную комбинированную конструкцию, которая не только обеспечивает долгосрочную герметичность, но и снижает крутящий момент переключения;
Все клапаны ниже -101 ℃ (за исключением обратных клапанов) оснащены охлаждающими пластинами, которые эффективно обеспечивают поддержание температуры в нижней части уплотнения выше 0 ℃; в то же время это может эффективно предотвращать замерзание конденсата на корпусе клапана.
УЛУЧШЕНИЯ:
