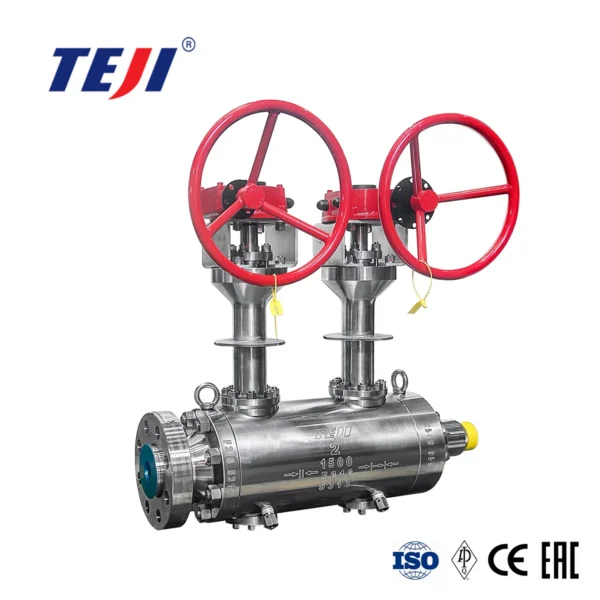

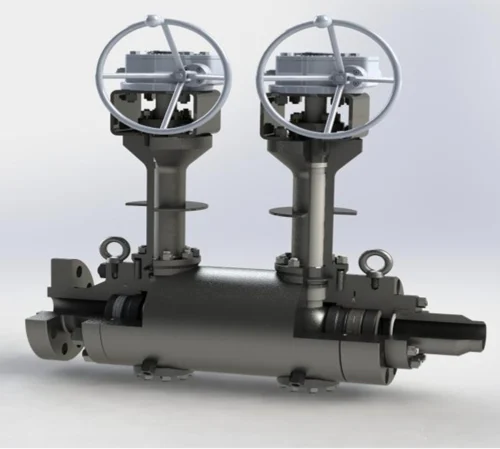

Криогенные шаровые краны с двойной блокировкой и выпуском предназначены для создания двойного барьера на трубопроводе и выпуска жидкости, скопившейся между двумя шарами, через специальную дренажную линию.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
-320,8 до 356 °F (-196 до 180 °C)
NPS 1”-12” (DN 25-300)
ASME Class150 — ASME Class2500
Согласно API 6D / ГОСТ / Индивидуальному стандарту.
RF, RTJ согласно B16.5 и B16.47
BW, стыковая сварка согласно B16.25
SW, раструбная сварка согласно B16.11
Нержавеющая сталь, дуплексная и супердуплексная
Никелевые сплавы, титан
КОНСТРУКЦИЯ КОРПУСА
Кованые болтовые двух- и трехкомпонентные, с верхним входом
КОНСТРУКЦИЯ СЕДЛА
Мягкие или металлические седла с твердосплавным покрытием на шаре и седлах
SPE/DPE
Комбинированные седла
ОСОБЕННОСТИ
Двойная конструкция с блокировкой и выпуском (DBB)
Вторичные уплотнения из чистого графита
Антистатическое устройство
Шток с защитой от выбивания
Доступно уплотнение штока с низким уровнем выбросов
Уплотнения манжеты и конфигурация из графита
Доступно покрытие CRA на всех динамических уплотнительных поверхностях или на всех смачиваемых деталях
Доступно удлиненное покрытие для низких температур
ОПЕРАТОР
Ручное: гаечный ключ или редуктор с замком
Привод: пневматический/гидравлический/электрический
ИСПЫТАНИЯ И СЕРТИФИКАЦИЯ
Соответствие инспекции и испытаниям API 6D, ISO 5208, API 598, BS6364 и MESC SPE 77-200
Пожаробезопасность и огнестойкость согласно API 607/API6FA
Сертификация SIL 3 согласно IEC61508
Неконтролируемые выбросы согласно ISO15848
PED 2014/68/UE Приложение III, Модуль H
ГДЕ ИСПОЛЬЗУЮТСЯ ДВОЙНЫЕ ОТСЕЧНЫЕ И СПУСКНЫЕ КЛАПАНЫ?
DBB обычно используются в нефтегазовой промышленности, но могут также использоваться в других отраслях, где изоляция трубопровода имеет решающее значение и не происходит утечки. Эти требования часто требуются при работе с системами высокого давления, токсичными или опасными средами, а также когда требуется техническое обслуживание и калибровка изоляции при сохранении работы остальной части трубопроводной системы. Существует множество вариантов применения в добыче и переработке нефти и нефтехимии на суше и на море, а также в нефтеперерабатывающей промышленности.
В частности, варианты применения DBB обычно включают обходные контуры для приборов, таких как расходомеры или манометры, которые необходимо калибровать с определенными интервалами. Изолируйте давление на входе, обеспечьте резервное уплотнение и сбросьте захваченное давление для удаления или работы на выходе из потока, где нет давления. Из-за характера применения желательно второе уплотнение. Вязкие и едкие среды могут увеличить засорение и/или отказ уплотнения. Второй запорный клапан повышает безопасность во время плановых операций по техническому обслуживанию. Это важный пример понимания определения API и предполагаемого использования продукта производителя. Вышеуказанные варианты применения должны выполняться с использованием клапанов DIB, в то время как клапаны DBB, такие как шаровые краны с самовентилирующимися уплотнениями, могут привести к утечке первого уплотнения и засорению выпускного клапана. Это может привести к тому, что давление на входе превысит пружину и создаст второе уплотнение, что в конечном итоге может повредить второе уплотнение. Популярным решением является использование самодействующего шарового, игольчатого или шарового клапана с выпускным клапаном посередине.
В заключение, важно полностью понимать определения, используемые для указания типа клапана, особенно при работе с изоляцией давления. Правильное использование больших двойных запорных клапанов (DBB и DIB) может привести к более безопасной и более экономичной системе трубопроводов.
Все металлические детали перед окончательной обработкой подвергаются более чем двум глубоким холодным обработкам;
Все удлиненные штоки клапанов (за исключением обратных клапанов) изготовлены из высокопрочных сплавов XM-19 или Inconel718;
Все сферы закалены и прецизионно отшлифованы, точность поверхности более 0,2 мкм;
Все манжетные уплотнения произведены ведущими международными брендами;
Все уплотнительные поверхности, соответствующие манжетному уплотнению, отполированы с использованием прецизионной технологии, что позволяет достичь точности поверхности более 0,2 мкм;
Все криогенные клапаны марки «TEJI» перед отправкой с завода проходят испытания на работоспособность при нормальных и низких температурах в соответствии с международными отраслевыми стандартами и отправляются заказчику только после успешного прохождения испытаний;
Все уплотнения удлиненных частей штока имеют уникальную комбинированную конструкцию, которая не только обеспечивает долгосрочную герметичность, но и снижает крутящий момент переключения;
Все клапаны ниже -101 ℃ (за исключением обратных клапанов) оснащены охлаждающими пластинами, которые эффективно обеспечивают поддержание температуры в нижней части уплотнения выше 0 ℃; в то же время это может эффективно предотвращать замерзание конденсата на корпусе клапана.
УЛУЧШЕНИЯ:
