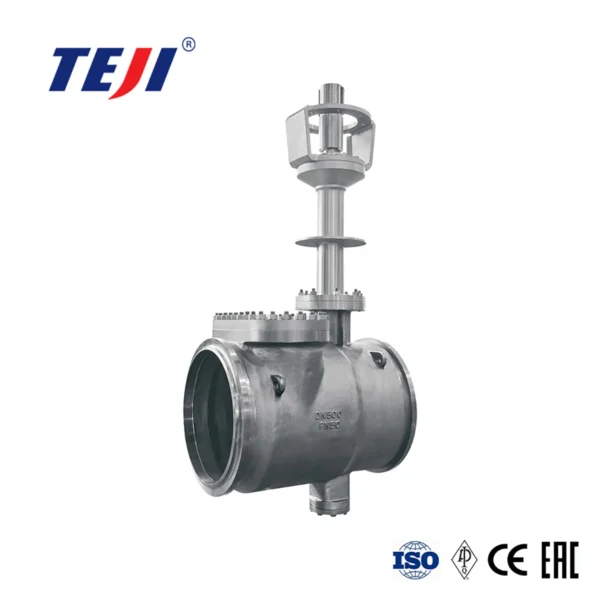

Криогенный дисковый затвор относится к дисковым затворам, которые можно использовать в условиях криогенных температур.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Размер клапана: 2” ~ 42”
2. Применимый рейтинг: ASME 150# ~ 900#
3. Температура: до -196 ℃
4. Код и стандарт: API, BS, ASME, ASTM
Разработано по BS6364, ASME B16.34 и ASME VIII
5. Испытание на герметичность корпуса и седла: ISO15848, API622, API598, API6D,BS6364

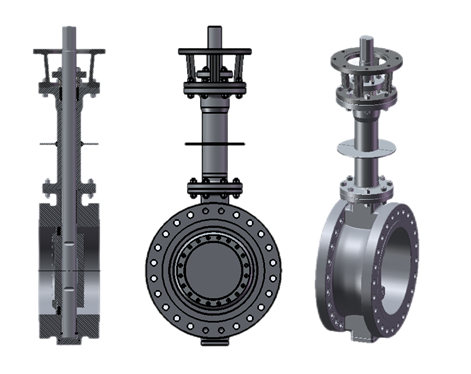

6. Конструкции:
Торцевое соединение: сварное встык или фланцевое
Длинный удлиненный колпак
Конструкция пожарной безопасности
Ручное или с приводом (пневматическое, электрическое или гидравлическое)
1. Усиленные подшипники вала из нержавеющей стали для высокой цикличности и плавной работы при очень криогенной температуре.
2. Высокая надежность: требования к уровню безопасности согласно IEC 61508.
3. Вращение диска с тройным смещением: обеспечивает герметичное уплотнение без трения или заедания.
4. Внутренняя защита от выдувания предотвращает выдувание вала под давлением.
5. Внутренняя функция пожаробезопасности: конструкция из нержавеющей стали и металлическое уплотнение обеспечивают внутреннюю функцию пожаробезопасности.
6. Рабочий крутящий момент невелик, седло клапана легко заменяется, и нет необходимости устанавливать ограничительную конструкцию.
| НАЗВАНИЕ ДЕТАЛИ | МАТЕРИАЛ |
| КОРПУС | — ASTM A351-CF8(M)/CF3(M) |
| КРЫШКА | — ASTM A351-CF8(M)/CF3(M) |
| ШТОК | ASTM A182-316 / Gr.660 |
| ДИСК | ASTM A351-CF8/A182 F316 |
| УДЛИНЕННЫЙ КРЫШКА | ASTM A351-CF3M)/ 316(L) |
| ПРОКЛАДКА | СПИРАЛЬНО-НАВИТОЙ ГРАФИТ |
| САЛЬНИКОВАЯ НАБИВКА | ГРАФИТ |
Все металлические детали перед окончательной обработкой подвергаются более чем двум глубоким холодным обработкам;
Все удлиненные штоки клапанов (за исключением обратных клапанов) изготовлены из высокопрочных сплавов XM-19 или Inconel718;
Все сферы закалены и прецизионно отшлифованы, точность поверхности более 0,2 мкм;
Все манжетные уплотнения произведены ведущими международными брендами;
Все уплотнительные поверхности, соответствующие манжетному уплотнению, отполированы с использованием прецизионной технологии, что позволяет достичь точности поверхности более 0,2 мкм;
Все криогенные клапаны марки «TEJI» перед отправкой с завода проходят испытания на работоспособность при нормальных и низких температурах в соответствии с международными отраслевыми стандартами и отправляются заказчику только после успешного прохождения испытаний;
Все уплотнения удлиненных частей штока имеют уникальную комбинированную конструкцию, которая не только обеспечивает долгосрочную герметичность, но и снижает крутящий момент переключения;
Все клапаны ниже -101 ℃ (за исключением обратных клапанов) оснащены охлаждающими пластинами, которые эффективно обеспечивают поддержание температуры в нижней части уплотнения выше 0 ℃; в то же время это может эффективно предотвращать замерзание конденсата на корпусе клапана.
УЛУЧШЕНИЯ:
