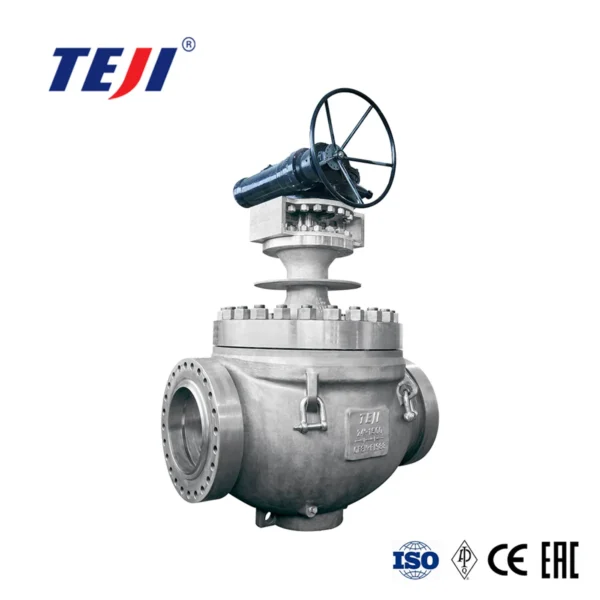

Криогенный шаровой кран с верхним разъемом, являясь важным элементом в системе криогенных трубопроводов, играет важную роль в нефтехимической промышленности, разделении воздуха и добыче природного газа.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Размер клапана: 1/2” ~ 20” (литая сталь) / 1/2” ~ 36” (кованый)
2. Применимый рейтинг: ASME 150# ~ 1500#
3. Температура: до -196 ℃
4. Код и стандарт: API, BS, ASME, ASTM
Разработано по BS5351, ASME B16.34 и ASME B16.25/16.5
5. Испытание на герметичность корпуса и седла: API 598 и BS6364
6. Конструкции:
Торцевое соединение: сварное враструб, сварное встык или фланцевое
Длинная удлиненная крышка
Шар цапфы, плавающий шар, полнопроходной/уменьшенный проход
Конструкция пожарной безопасности (сертифицировано TÜV)
Ручное или моторизованное управление (пневматическое, электрическое или гидравлическое)
Одно-/двунаправленное, конструкция с двойным блоком и выпуском

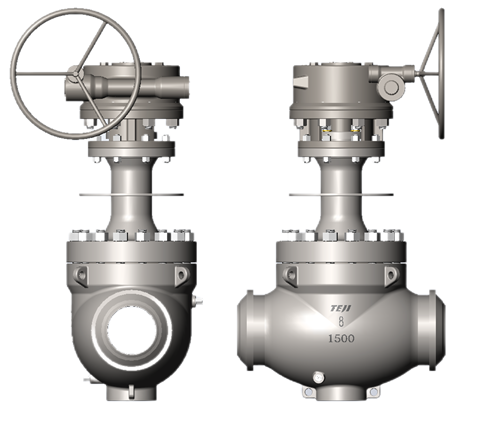

1. Конструкция шарового крана с верхним доступом позволяет проводить техническое обслуживание крана в режиме онлайн.
2. Удлиненная конструкция крышки.
3. Конструкция уплотнения штока клапана с динамической нагрузкой.
4. Специальная конструкция узла седла клапана, надежное уплотнение, съемная конструкция седла клапана.
5. Конструкция сброса избыточного давления в полости клапана.
6. Конструкция, препятствующая оседанию штока.
7. Удлиненная крышка имеет конструкцию поддона для сбора капель, которая эффективно предотвращает попадание конденсата в изоляционный слой.
8. Огнестойкая, антистатическая, функция предотвращения выброса штока.
| НАЗВАНИЕ ДЕТАЛИ | МАТЕРИАЛ |
| КОРПУС | Кованая сталь — ASTM A182-F304(L)/F316(L) Литая сталь — ASTM A351-CF8(M)/CF3(M) |
| КРЫШКА | Кованая сталь — ASTM A182-F304(L)/F316(L) Литая сталь — ASTM A351-CF8(M)/CF3(M) |
| СЕДЛО | PCTFE / ГРАФИТ |
| ШАР | ASTM A276-304(L) / 316(L)-(H.F) |
| ШТОК | ASTM A276-304(L) / 316(L) |
| ПРОКЛАДКА | СПИРАЛЬНО-НАВИТОЙ ГРАФИТ |
| САЛЬНИКОВОЕ УПЛОТНЕНИЕ | ГРАФИТ |
Все металлические детали перед окончательной обработкой подвергаются более чем двум глубоким холодным обработкам;
Все удлиненные штоки клапанов (за исключением обратных клапанов) изготовлены из высокопрочных сплавов XM-19 или Inconel718;
Все сферы закалены и прецизионно отшлифованы, точность поверхности более 0,2 мкм;
Все манжетные уплотнения произведены ведущими международными брендами;
Все уплотнительные поверхности, соответствующие манжетному уплотнению, отполированы с использованием прецизионной технологии, что позволяет достичь точности поверхности более 0,2 мкм;
Все криогенные клапаны марки «TEJI» перед отправкой с завода проходят испытания на работоспособность при нормальных и низких температурах в соответствии с международными отраслевыми стандартами и отправляются заказчику только после успешного прохождения испытаний;
Все уплотнения удлиненных частей штока имеют уникальную комбинированную конструкцию, которая не только обеспечивает долгосрочную герметичность, но и снижает крутящий момент переключения;
Все клапаны ниже -101 ℃ (за исключением обратных клапанов) оснащены охлаждающими пластинами, которые эффективно обеспечивают поддержание температуры в нижней части уплотнения выше 0 ℃; в то же время это может эффективно предотвращать замерзание конденсата на корпусе клапана.
