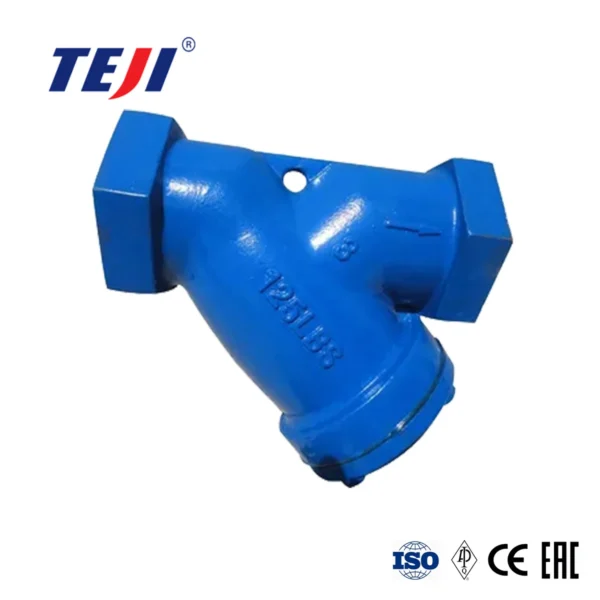

Литой Y-образный фильтр DIN

Вы здесь:

Литой Y-образный фильтр DIN

Информация о параметрах продукта

Технические требования к литому Y-образному фильтру DIN
1. Стандарт конструкции: DIN EN13709-2003
2. Размеры от торца до торца DIN EN588-1:1995.
3. Размеры торцевого фланца DIN EN1092-1:2002.
4. Стандарт испытаний DIN EN12266:2003.

Офис

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

Электронная почта

[email protected]

Горячая линия

+86-577-67354000

Делиться:

Портфолио продуктов

Описание продукта

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Стандарт конструкции: DIN EN13709-2003 2. Размеры от торца до торца DIN EN588-1:1995 3. Размеры торцевого фланца DIN EN1092-1:2002. 4. Стандарт испытаний DIN EN12266:2003. Фильтр Y-типа — это устройство для передачи среды, которое обычно устанавливается на стороне доступа редукционного клапана, предохранительного клапана, клапана контроля уровня, чтобы очищать среду от примесей и клапанов и устройств. Фильтр Y-типа применяется для среды воды, нефти и газа.

Характеристики производительности

Номинальное давление		1,6 МПа	2,5 МПа	4,0 МПа
Испытание давлением	Испытание на интенсивность	2,4 МПа	3,75 МПа	6,0 МПа
	Заднее сиденье Тест	1,76 МПа	2,75 МПа	4,4 МПа
	Тест на герметичность	1,76 МПа	2,75 МПа	4,4 МПа
	Тест на газ	0,6 МПа	0,6 МПа	0,6 МПа
Подходящая температура			-29~425℃
Подходящая среда			W.O.G

Основные части и материалы

Корпус	GG GS-C25, CF8, CF8M
Болт	A193 Gr. B7, A193 B8
Гайка	A194 Gr. 2H, A194 8
Колпак	GG GS-C25, CF8, CF8M
Винт заглушки	SS304
Сетчатый фильтр	SS304
Прокладка	Гибкий графит+SS304

РАЗМЕР ДН	65	80	100	125	150	200	250	300	350	400
L	PN16	290	310	350	400	480	600	730	850	900	1100
PN25	290	310	350	400	480	600	730	850	900	1100
PN40	290	310	350	400	480	600	730	850	900	1100
D	PN16	185	200	220	250	285	340	405	460	520	580
PN25	185	200	235	270	300	360	425	485	555	620
PN40	185	200	235	270	300	375	450	515	580	660
D0	PN16	145	160	180	210	240	295	365	410	470	525
PN25	145	160	190	220	250	310	370	430	490	550
PN40	145	160	190	220	250	220	385	450	510	585
D1	PN16	122	138	158	188	212	268	320	378	428	490
PN25	122	138	162	188	218	278	335	395	450	505
PN40	122	138	162	188	218	285	345	410	465	535
c	PN16	18	20	20	22	22	24	26	28	30	32
PN25	22	24	24	26	28	30	32	34	38	40
PN40	22	24	24	28	28	34	38	42	46	50
f	PN16	3	3	3	3	3	3	3	4	4	4
PN25	3	3	3	3	3	3	3	4	4	4
PN40	3	3	3	3	3	3	3	4	4	4
z-∅d	PN16	8×18	8×18	8×18	8×18	8×22	12×22	12×26	12×26	16×26	16×30
PN25	8×18	8×18	8×22	8×22	8×26	12×26	16×30	16×30	16×33	16×36
PN40	8×18	8×18	8×18	8×18	8×26	12×30	16×33	16×33	16×36	16×39
Weight	PN16	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
PN25	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
