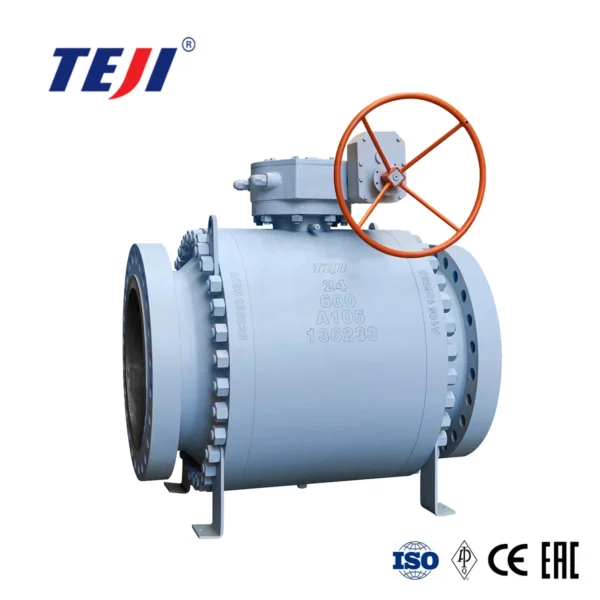

В кранах с шаром на цапфе затвор ограничен цапфой, что предотвращает осевые смещения самого шара в направлении потока.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
| Конструкция | Корпус из двух или трех частей на болтах |
| Порт | Суженный проход, полный проход или полностью очищаемый |
| Удержание штока | Противовыбросовый шток |
| Скорость утечки | ISO 5208 уровень A с мягким седлом, уровень D с металлическим седлом |
| Антистатическое устройство | Включая конструкцию шарового крана, включающую электропроводящее соединение между внутренними частями шарового крана и корпусом, обеспечивающее антистатическую функцию. |
| Сброс давления | Автоматический сброс полости для предотвращения избыточного давления в полости корпуса (самосбрасывающиеся седла) |
| Двунаправленный, двойной блок и спуск (DBB) с герметизацией в обоих направлениях (DIB-1&2 по запросу) | |
| Герметизация | Металлическое седло с покрытиями из карбида вольфрама или хрома. Первичный металл, вторичный мягкий (PMSS) с разной твердостью между шаром и седлом для предотвращения истирания основания. Мягкое седло с термопластичными полимерами (нейлон, PEEK, PCTFE), специальные полимеры по запросу, эластомеры FKM, HNBR, уплотнительные кольца EPDM, специальные эластомеры по запросу. |
| Слив | Сверленые и резьбовые соединения для всех размеров |
| Вентиляция | Просверленные и резьбовые вентиляционные соединения для размеров ≥DN150 (6″) < DN150 по запросу |
| Инжекторы смазки штока | Включая для всех размеров |
| Инжекторы смазки седла | Включая для размеров ≥DN150 (6″), < DN150 по запросу |
| Точки подъема | Включая размеры ≥ DN150 (6″) или для клапанов 250 кг мин. |
| Опорные ножки | Включая размеры ≥ DN150 (6″) или для клапанов 250 кг мин. |
| Удлинение штока | Не предусмотрено для этой модели |
| Работа клапана | Рычаг, коробка передач или привод с индикатором положения и запорным устройством |
| Испытание материалов | Содержащие давление и управляющие части по EN 10204 3.1 |
| Материалы в кислой среде согласно NACE MR0175, MR0103, ISO 15156 | |
| Неразрушающий контроль (NDT) по API 6D, ASME B16.34 | |
| Испытание клапанов | Гидростатические и пневматические испытания по API 6D, ASME B16.34, ISO 5208 (другие по запросу) |
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Проект: API 6D, API 6DSS, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
Проектное давление: ASME B16.34, EN 1092-1, ISO 17292
Толщина стенки корпуса: ASME B16.34, ASME VIII Div. I, ISO 17292
Лицом к лицу: API 6D, ASME B16.10 Длинный шаблон
Диапазон температур: от -29° до 200°C (от -20,2° до 392°F)
Диапазон давлений: PN20 (ANSI 150) до PN420 (ANSI 2500)
Диапазон размеров: от DN15 (1/2″) до DN1400 (56″)
Торцевые соединения: ASME B16.5 ≤ DN600 (24″) Фланцевые RF,FF,RTJ
MSS-SP-44 = DN550 (22″) Фланцевые RF,FF,RTJ
ASME B16.47 A ≥ DN650 (26″) Фланцевые RF,FF,RTJ
ASME B16.25 Сварное соединение встык BW
Уровень полноты безопасности: SIL 3
Пожаробезопасность: API 607, API 6FA, BS 6755, ISO 10497-5
Классификация зоны: ATEX 94/9/EC
Директива по оборудованию под давлением: PED 97/23/EC
Неконтролируемые выбросы: ISO 15848/1
Строительство: API 6D, API 608
